كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك

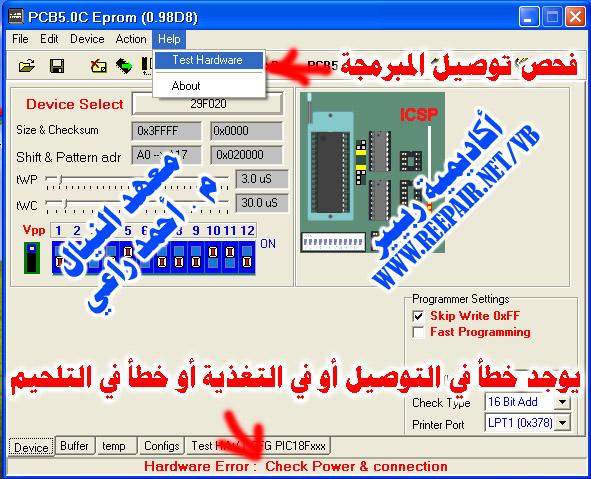

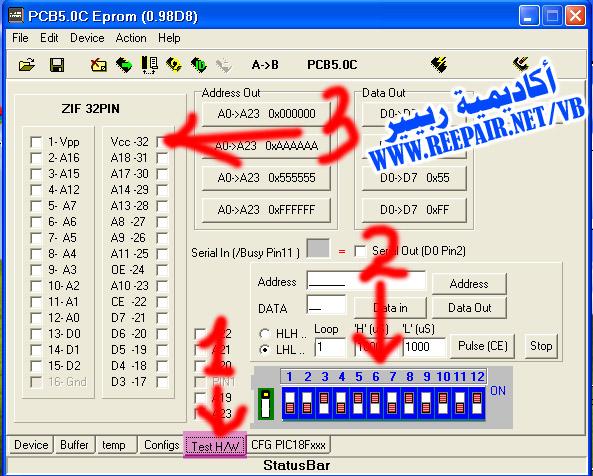

أولا : يجب عليك طباعة البورد الرئيسي ويتم ذلك في ورشة خاصة لطباعة بوردات النحاس وتحميضها عليك أرسال البورد مطبوعة على طابعة ليزرية بالأبيض والأسود كما في الصورة  وهذا ملف الطباعة في الوورد كما هو لا تقم بتغيير قياساته pcb3m.doc - 4shared.com - document sharing - download والأن قم بتثقيب البورد بمثقاب خاص بالإلكترونيات وأستخدم ريشة ثخنها 0.7 أو 0.8 والأفضل إن وجد 0.75 ثم قم بعمل قصرات نحاسية في الطرف الغير نحاسي كما في الصورة  وهذا ملف الوصلات بقياس كبير wire.rar - 4shared.com - online file sharing and storage - download والأن نقوم بشراء المكونات التالية من السوق وحاول أن تكون من النوع الأصلي وليس من النوع التجاري وهذا جدول المكونات للمبرمجة Component.doc - 4shared.com - document sharing - download ويتم تركيب العناصر على البورد النحاسي كما في الصورة  وهذا الملف بقياس كبير Jumpers.rar - 4shared.com - online file sharing and storage - download وهذا برنامج التشغيل Setup_0.98D8.zip - 4shared.com - online file sharing and storage - download والأن بعد تجميع الدارة وتلحيمها يجب أن تركب لها محول 12 فولت ولا تهتم بالقطبية لأن فيها دارة لتوحيد التيار ويتم تركيبها على منفذ LPT مباشرةً أو بواسطة كبل تطويل وهذا مخطط الدارة إذا لم تعمل معك لفص خطوط التغذية sch3m.rar - 4shared.com - online file sharing and storage - download عند فتح البرنامج ولم يجد المبرمجة سوف يعطي رسالة خطأ والحل هذا الملف يتم تفعيله XP_stop_polling.zip - 4shared.com - online file sharing and storage - download ويتم فحص المبرمجة كما في الصورة  وفي حال لم تعمل الدارة يمكنك صنع تستر خاص للمبرمجة  وهذا ملف التستر willeprom_giga_test.rar - 4shared.com - online file sharing and storage - download ويتم وضع المبوب TEST H/W  ويتم فحص كل خط بشكل مستقل |
|
أدابتر فيرم وير http://www.4shared.com/file/M1OGryP_...e-Hub-LPC.html وأدابتر PLCC http://www.4shared.com/file/77dgcZYR/DIP32-PLCC32.html
التعديل الأخير تم بواسطة معهد النيال ; 06-07-10 الساعة 04:48 AM.
|
|
|
|
|
|
|
فعلا رائع لان بصراحة اشتريت من سنة مبرمجة وفي بض الايسهات ممسوحة علشان محدش يعمل زيها
|
|
|
|
|
