الموسفت - كلمة نهائية : طارق الخضر

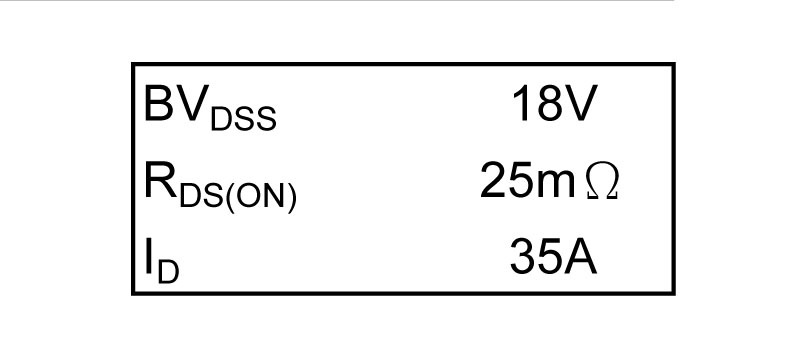

  الموسفيت : اهم القطع على المذربورد واكثرها اعطالا ولابد من كل فني التعرف على معرفه شخصية تعالوا معي نتعرف عليه عن قرب :  تعريفة:- ترنستور الموسفيت والذي كان قنبة بالتكنلوجيا الاسم والنسب :- MosFet Metal–Oxide–Semiconductor Field-Effect Transistor  انواعة:- هو اما N-Channel وهو الموتوفر في المذربورد او P-Channel وليس كما يظن البعض PNP or NPN كما في الترنستورات شكلة :- من حيث التصنيع  وظيفتة :- هو بصراحة ملوش وظيفة ( بس قاعد حاط رجل على رجل وعطلان بطال  )اعطالة :- اختصرها بثلاث كلمات فصل - وصل - هطل بس كدا ركز معاي هنا الفصل : المفروض منه في ديود بين S , D العطل هنا بقى تكون فاصل الديود دة الوصل : اقصد هنا الشورت بين الارجل وهذا اللي يسبب قطع البوردة بور الهطل : هو انه لا يقوم يعملة لما المفروض انه يفتح مش بيفتح او يفتح ويرجع يفصل كما في عطل ( نص لفة ) طريقة فحصة :- نجي هنا على اهم حاجة وهي زبدة الموضوع الكل يتكلم على فحصة داخل الدايرة وبرا الدايرة انا من راي الموسفت داخل الدايرة مش حيبان عطلة الا اذا كان شورت او يكون في مخطط للموسفت والمذربورد تقرف من خلالة الفولت على كل رجل اثناء عمل البوردة اما الاسلم انه يفك ويقاس خارج الدايرة الفحص الكل يعرف انها ست فحوصات علشان يبان الموسفت سليم ولا لأ نبدأ بسم الله - نقوم بملامسه جميع اطرافة علشان تفريغ الشحنة اللي به - نضبط الآفو الديجيتال على وضعية الجرس 1- نضع الكبل الاسود على D والاحمر على S هنا يعطي قيمة بين 300- 900 ودي قيمة المقاومة بين الطرفين دول  2- نحرك الكبل الاحمر على الرجل G وهنا يظهر 1 وهنا اعطينا شحنة موجبة لفتح الموسفيت بين الارجل S D  3- نتأكد من الفتح الموسفيت نقود بالكبل الاحمر على الرجل S وهنا راح يعطي صفارة طويلة ( للتأكد خليك شوية على الرجل أو بامكانة الملامسة اكثر من مرة ) المفروض انه ما تفصل الصفارة  4- نقلب الاقطاب نحط الاحمر على D الاسود على S هنا الموسفت فاتح يعني يعطي صفارة مستمرة 5- نفصل الموسفت - ننقل الاسود على G  6- نتأكد من الموسفت فصل بالعودة للرجل S كيفية اختيار البديل :- اولا مواصفات الموسفيك كثيرة مثل الفولت المقاومة الامبير الحرارة وكثير من المعلومات وكلها تجدها على الداتا شيت للموسفت يهمنااول ثلاثة  الفولت والامبير والمقاومة وكلها تصلح اذا كانت قريبة وليست اقل من التالف مقارنة الداتاشيت للموسفيت التالف والبديل
التعديل الأخير تم بواسطة TARIQ_ALKDR ; 29-10-11 الساعة 04:32 AM.
|
|
لا تكن من العابرين بدون أثر وأترك ما يدل على وجودك أكاديمية ريبير | Reepair |
|
عزيزي الزائر أتمنى انك استفدت من الموضوع ولكن من اجل منتدى ارقي وارقي برجاء عدم نقل الموضوع ويمكنك التسجيل معنا والمشاركة معنا والنقاش في كافه المواضيع الجاده اذا رغبت في ذالك فانا لا ادعوك للتسجيل بل ادعوك للإبداع معنا . للتسجيل اضغظ هنا . |
|
الكلام مهما كثر لا يدل على هذا المجهود الجبار تسلم شروحاتك يا كبير |
|
|
|
|
اسعدني مرورك |
||||||||||||||||||||||
|
|
||||||||||||||||||||||
|
حياك الله |
||||||||||||||||||||||
|
|
||||||||||||||||||||||
|
|
||||||||||||||||||||||
|
|
||||||||||||||||||||||
|
راااااائع يا باش مهندس |
|
|
|
|
